瓶装水灌装线

河南友邦瓶装水灌装线的灌装作业。本机将冲洗、灌装、封口功能合在一个机体上，全过程实现自动化，适用于聚酯瓶、塑料瓶灌装矿泉水、纯净水。各部分的适用瓶型调整轻松自如，简便快捷。灌装方式采用了新型的微负压灌装，稳定可靠，所以与同规格的机器相比，梧桐的效益更大。本机采用了可编程控制器（PLC）控制机器的自动运行，进瓶采用风送装置，输出瓶链道采用可调速方式，与主机变频器相互配合使用出瓶运行更稳定可靠。光电检测各部件的运行状况，所以自动化程度高，操作简便。

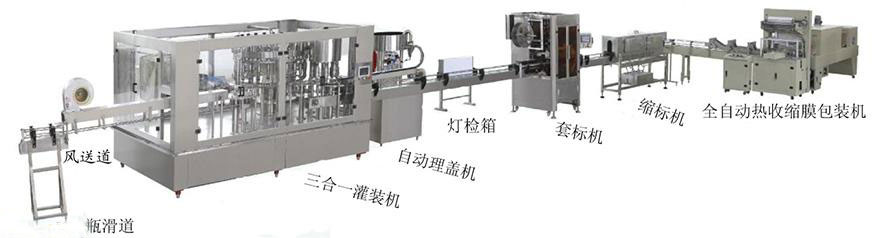

瓶子经人工上盖通过风道传送至三合一。冲瓶机回转盘上装有瓶夹，瓶夹夹住瓶口沿一导轨翻转使瓶口向下。在冲瓶机特定区域，对瓶子内外壁进行冲洗。空瓶经冲洗、沥干后在瓶夹持下沿导轨翻转使瓶口向上。洗净后的瓶子通过拔瓶星轮由冲瓶机导出并传送至灌装机。进入灌装机的瓶颈托板卡住瓶口保持。灌装阀通过阀升降机构在轮作用下实现下降与升降。灌装采用常压灌装方式。灌装阀下降接触瓶口后打开完成灌装过程，灌装结束后灌装阀上升离开瓶口，瓶子通过卡瓶颈过渡拨轮进入旋盖机。旋盖机上的止旋刀卡住瓶口能工巧匠部位，保持瓶子直立并防止旋转。旋盖头在旋盖机上保持公转并自转，在凸转作用下实现套盖、旋盖、脱盖动作，完成整个封盖过程。成品瓶通过出瓶拨轮从旋盖机传送到出瓶输送链上，由输送机传出三合一机。整机设备采用封窗封闭。

冲瓶机

1.旋转盘全部用不锈钢制成。

2.采用大型平面带轴承。

3.采用本公司独创的翻转式瓶夹，瓶夹卡住瓶颈部位，避免了传统瓶夹上的橡胶夹块瓶口螺纹部位造成的可能污染。瓶夹采用不锈钢精密制造，卫生、耐用。

4.冲瓶机瓶夹上装有高效喷雾嘴，可冲洗到瓶子内壁任何部位，并可节省冲瓶用水。

5.瓶夹及升降机构滑套均采用耐腐蚀免维护轴承。

6.冲瓶机动力由机架内传动系统通过齿轮传达室递。

灌装机

1.采用封口技术，结合无菌灌装机生产经验改进设计而成。

2.大量采用耐腐蚀免维护轴承，减少对灌装环境的污染。

3.旋转盘全部采用不锈钢制造。

4.灌装头结构合理，卫生无死角，清洗方便。

5.采用常压灌装方式，平衡罐采用无卫生死角设计。灌装头结构设计中充分考虑易起泡的特点。

结构设计合理，且设备运行平稳PET瓶在灌装系统后，瓶中物料距瓶顶端的距离要求控制。灌装系统与封盖系统之间的衔接传动平稳，瓶中物料无外溅现象，经封盖操作后。

瓶盖机

1.旋盖机采用磁性扭矩装置，为悬浮式旋盖形式，安装机在集体总成上部，随面体总成公转。

2.扭矩调节方便，可根据生产需要设定旋盖头扭矩大小，封盖无啃盖、高盖、外盖和卷边现象。

机架

1.机架由优质碳素钢焊接而成，并进行表面处理表面覆盖不锈钢板。

2.三合一瓶装机传动系统位于机架台面下，由一台主电机拖动，采用齿轮传动方式。

3.传动齿轮采用钢质齿轮与尼龙齿轮交叉布置方式。

4.主电机输出轴上装有过载保护机构，有效保证机器安全。

电机系统：电控柜采用不锈钢制作，PLC自动完成三合一瓶装机由进瓶到出瓶的全过程。
